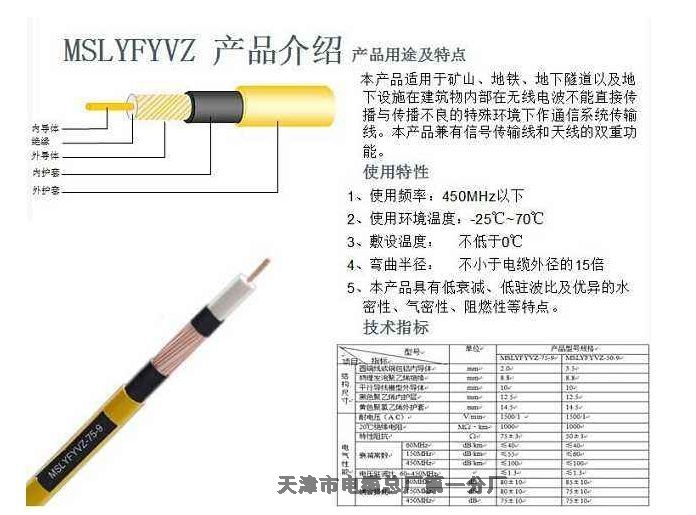

MSLYFYVZ-50-9 天联牌矿用漏泄同轴电缆
产品名称、型号
|
型号规格 |
产品名称 |
|
MSLYFYVZ-75-9 |
煤矿用漏泄同轴电缆 （匹配阻抗75Ω） |
|
MSLYFYVZ-50-9 |
煤矿用漏泄同轴电缆 （匹配阻抗50Ω） |
主要技术指标产品型号、主要结构数据及性能参数
|
|
单位 |
产品型号规格 |
|||
|
MSLYFYVZ-75-9 |
MSLYFYVZ-50-9 |
||||
|
结构尺寸 |
圆铜线内导体 |
mm |
2.0 |
3.5 |
|
|
物理发泡聚乙烯绝缘 |
mm |
8.8 |
8.8 |
||
|
平行导线栅型外导体 |
mm |
10 |
10 |
||
|
黑色聚乙烯内护层 |
mm |
12.5 |
12.5 |
||
|
黄色聚氯乙烯外护套 |
mm |
14.5 |
14.5 |
||
|
电气性能 |
耐电压（A.C） |
V/min |
1500/1 |
1500/1 |
|
|
20℃绝缘电阻 |
MΩ·km |
1000 |
1000 |
||
|
特性阻抗 |
Ω |
75±3 |
50±3 |
||
|
衰减常数 |
60MHz |
dB/km |
≤40 |
≤45 |
|
|
150MHz |
dB/km |
≤55 |
≤60 |
||
|
电压驻波比 60~150MHz |
|
≤1.5 |
≤1.5 |
||
|
耦合损耗 |
60MHz |
dB |
80±10 |
85±10 |
|
|
150MHz |
dB |
80±10 |
75±10 |
||
注：1、电缆的外径也可按用户要求定做。
